БГ-ОГСМ.01

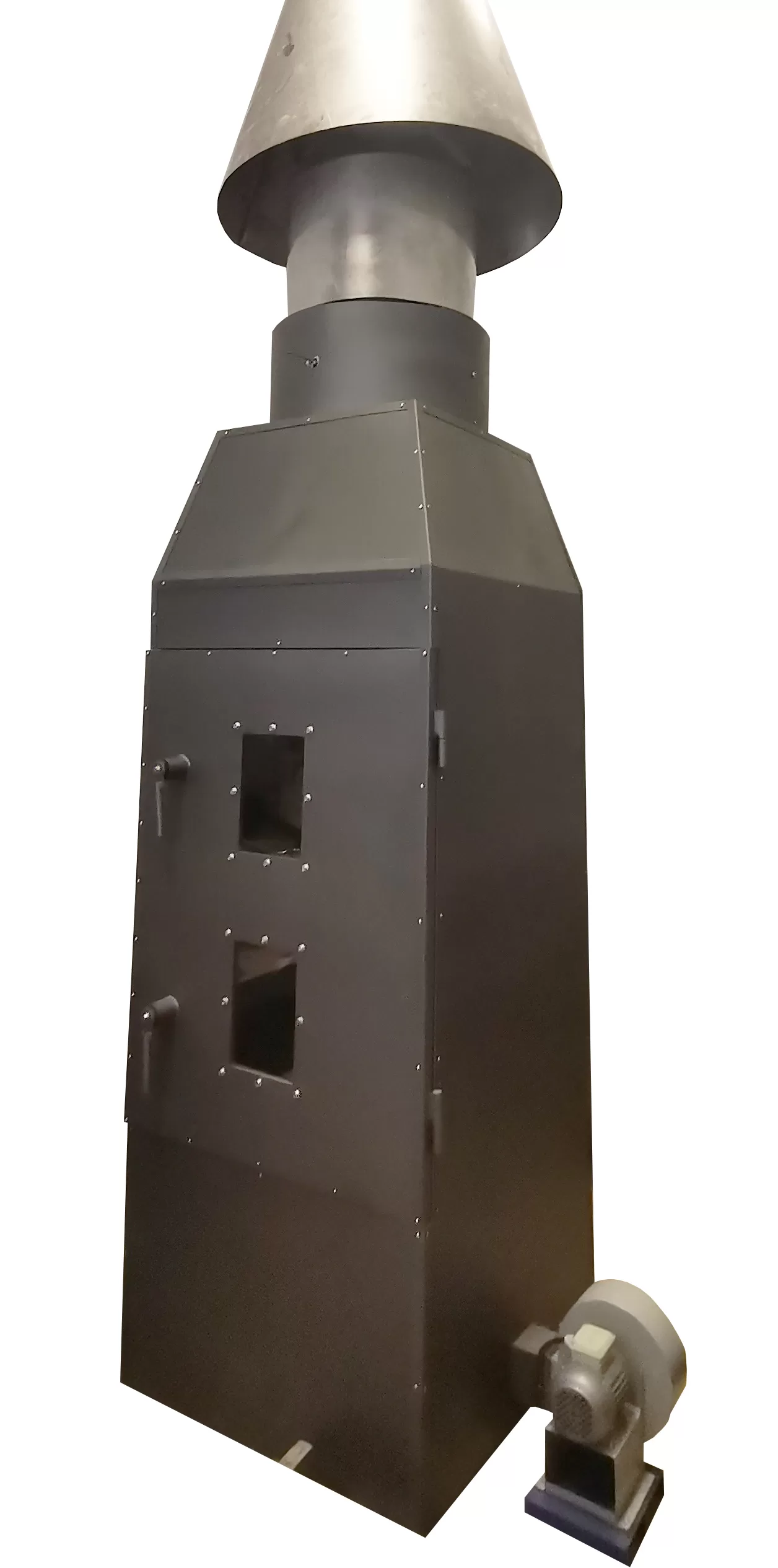

Испытательная установка для определения группы горючести строительных материалов БГ-ОГСМ.01

Установка предназначена для определения группы горючести строительных материалов по ГОСТ 30244-94 (метод 2).
Камера сгорания установки изготовлена из нержавеющей высокопрочной листовой стали. Теплоизоляционный слой —  минераловатные плиты (плотность не менее 100 кг/м, теплопроводность не более 0,1 Вт/(м·К), толщиной не менее 40 мм). Установка укомплектована держателями образцов, источником зажигания, диафрагмой. Передняя стенка камеры сжигания оборудована дверцей с остекленными проемами. В боковых стенках камеры имеются отверстия с заглушками для введения термопар. Держатель образца — состоит из четырех прямоугольных рам, расположенных по периметру источника зажигания, и обеспечивает положение образца относительно источника зажигания и стабильность положения каждого из четырех образцов до конца испытания. Держатель образца установлен на опорной раме, обеспечивающей его свободное перемещение в горизонтальной плоскости.  Источником зажигания является газовая горелка, состоящая из четырех отдельных сегментов. Смешивание газа с воздухом осуществляется с помощью отверстий, расположенных на газоотводящих трубах при входе в сегмент. Система подачи воздуха состоит из вентилятора, ротаметра и диафрагмы и обеспечивает поступление в нижнюю часть камеры сжигания равномерно распределенного по ее сечению потока воздуха в количестве (10±1,0) м/мин температурой не менее (20±2)°С. Диафрагма изготовлена из перфорированного стального листа толщиной 1,5 мм с отверстиями диаметрами (20±0,2) мм и (25±0,2) мм и расположенной над ним на расстоянии (10±2) мм металлической сетки из проволоки диаметром не более 1,2 мм с размером ячеек не более 1,5х1,5 мм. Расстояние между диафрагмой и верхней плоскостью горелки составляет не менее 250 мм. В верхней части камеры сжигания расположена газоотводная труба с поперечным сечением (0,25±0,025) м и длиной не менее 750 мм. В газоотводной трубе установлены четыре термопары для измерения температуры отходящих газов. Вентиляционная система для удаления продуктов сгорания состоит из зонта, устанавливаемого над газоотводной трубой, воздуховода и вентиляционного насоса.
