БГ-ОКИП.01

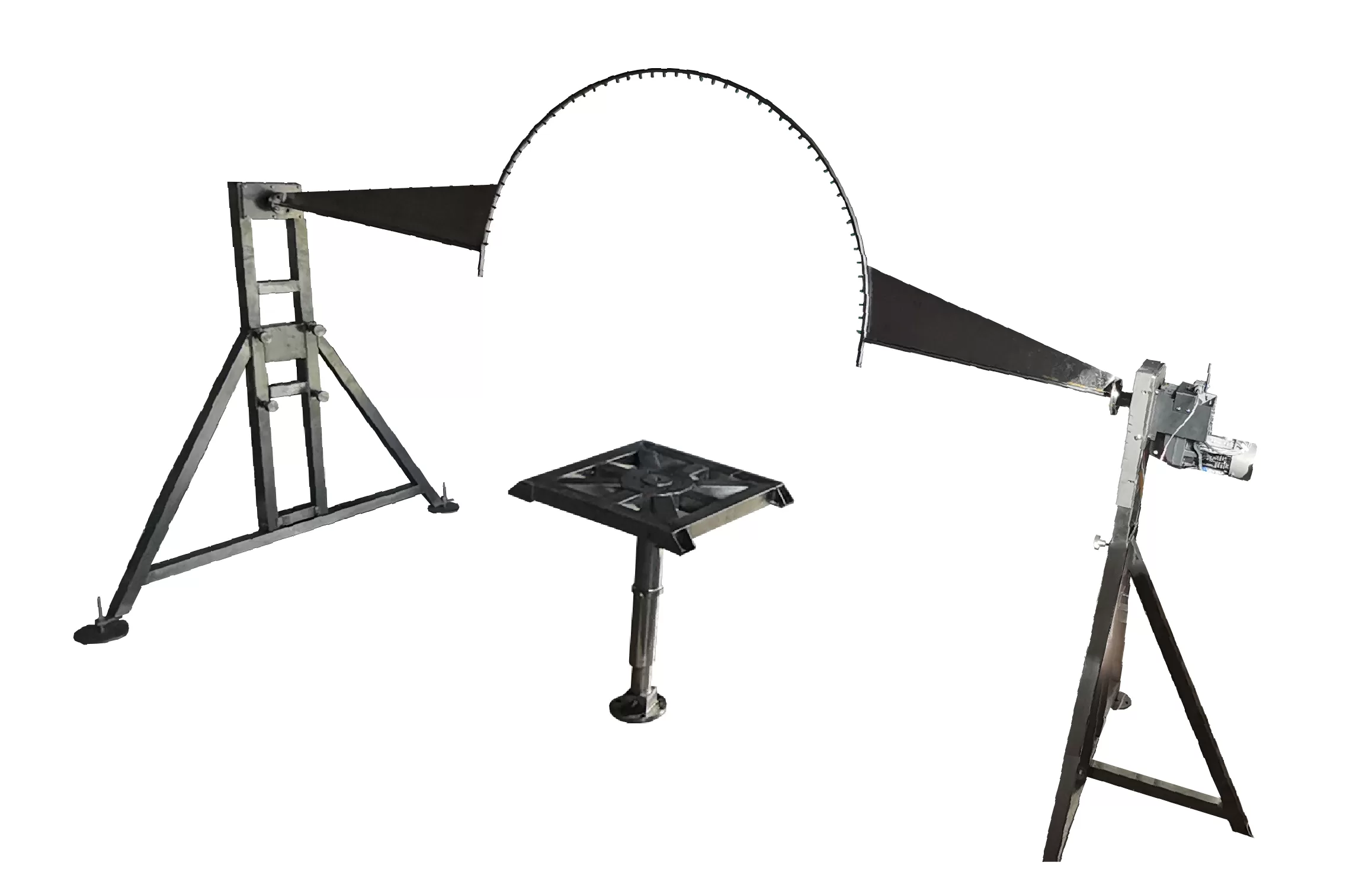

Стенд для обеспечения проведения испытаний по определению кода IPХ3, IPХ4 по ГОСТ 14254-2015

Стенд предназначен для проверки защиты от дождя и обрызгивания водой (качающаяся труба), обозначаемой второй характеристической цифрой IPХ3, IPХ4 по ГОСТ 14254-2015. Стенд реализует проверку соответствия испытываемых оболочек технических средств на защиту от проникновения воды в соответствии с требованиями IPХ3, IPХ4 ГОСТ 14254-96, ГОСТ 27570.0-87.

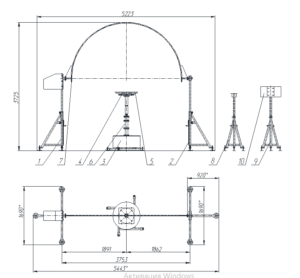

Стенд состоит из следующих основных составных частей:

1 – стойка приводная; 2 – стойка опорная; 3 – поворотный стол;
4 – сменные столешницы ; 5 – комплект подставок;
6 – опора; 7 – качающаяся дуга; 8 – штатив; 9 – штатив.

Набор сменяемых качающихся труб.
Набор сменяемых качающихся труб с радиусом, числом отверстий и полным расходом воды в соответствии с таблицей 1 учитывая, что средний расход воды на отверстие равно 0,07 л/мин. Все трубы изготовлены из коррозионностойкого материала.
В трубе для степени защиты IPX3 предусмотрены отверстия по дуге 60° с каждой стороны от центра. При качании труба отклоняется на угол 120°, 60° в каждую сторону от вертикали; длительность полного колебания (2×120°)  составляет около 4 с, а полная продолжительность испытания — 5 мин.
В трубе для степени защиты IPX4 предусмотрены отверстия по всей полуокружности, то есть на дуге 180°. Труба отклоняется на угол около 360°, 180° в каждую сторону от вертикальной оси, при этом полная длительность одного полного колебания (2х360°) составляет около 12 с, а полная продолжительность испытания — 10 мин. Перемещение ограничивают двумя отклонениями на 90° от вертикали в течение 5 мин.
Давление воды регулируются в пределах 50-150 кПа. Во время испытания давление поддерживается постоянным. Расход воды регулируют в соответствии с таблицей 1 и измеряется с помощью расходомера.

Таблица 1

Узел поворота дуги.
Узел поворота дуги включает в себя: мотор с датчиком угла поворота, редуктор, раму крепления с возможностью перемещения по высоте вверх либо вниз относительно осей каждого из радиуса, приведенного в таблице 1, датчики ограничения угла поворота, ротационное соединение для подвода воды.
Поворотный стол.
Стол изготовлен из коррозионностойкого материала. Стол имеет следующие возможности:
а) Сменные столешницы решетчатые и не решетчатые.
б) Горизонтальные круглые неперфорированные подставки.
в) Перемещать столешницу вверх либо вниз относительно оси каждого из радиусов приведенной в таблице 1.
г) Вращать столешницу вокруг своей вертикальной оси с частотой 1 мин-1.
д) Выдерживать вес изделий до 100 кг.
Штативы.
Штативы изготовлены из коррозионностойкого материала. Они имеют горизонтальную плоскость для закрепления досок различного размера для дальнейшего монтажа изделий, предназначенного для крепления на стене. Штатив имеет возможность перемещения вверх либо вниз относительно оси каждого из радиусов приведенной в таблице 1.
Система обратного осмоса обеспечивает производительность не менее 500 литров за 12 часов.
Электрошкаф.
Электрошкаф оснащен программируемым логическим контроллером и необходимой аппаратурой. Контроллер обеспечивает автоматическое управление расходом воды при проведении испытаний и, вместе с приводом, для управления скоростью движения и углом поворота дуги, а также для контроля времени испытания и накопления информации для протоколирования результатов.
Пульт управления.
Пульт управления обеспечивает ввод задания на испытание, отображение и контроля параметров в ходе испытания. Пульт управления расположен за пределами мокрой зоны, предназначенной для проведения испытаний.

Таблица 2
