БГ-ОТМ.01

Установка для определения теплопроводности материалов БГ-ОТМ.01

Установка предназначена для проведения испытаний пакета материалов, источником теплового потока от электронагревательного объекта в виде цилиндрической трубы согласно СТБ 1971 – 2009г. Сущность метода заключается в качественной оценке коэффициента теплопроводности материала, при воздействии теплового потока заданной величины. Качественная оценка состоит в определении количественной характеристики эффективности защиты пакетов материалов, при воздействии теплового потока заданной мощности выраженной в определении доли тепла, прошедшей через образец, расположенный перед источником теплового излучения.  При этом испытания проводятся при комнатной температуре и не учитывают поведение материалов в условиях более высоких температур окружающей среды.  Установка обеспечивает создание теплового потока с заданными значениями величин мощности и температуры воздействия на испытываемый материал со стороны источника, контроля температуры на обратной стороне пакета материалов, а также проведение измерений в трёх сечениях пакета с целью вычисления коэффициента теплопроводности материала.
Установка работает в полуавтоматическом режиме и предусматривает ручной режим снятия/установки испытываемого материала, размещение и подключение измерительных датчиков, и задание величины теплового потока, путем регулируемой подачи величины напряжения на нагревательный элемент установки. В автоматическом режиме, через контроллер управления производится поочередное подключение датчиков измерения температуры, как на внутренней, так и на внешней оболочке испытываемого пакета материала, после чего производится автоматическое измерение, обработка результатов измерений и отображение на ПК (ноутбуке). При этом оператор может просматривать хронологию измерений, параметры температуры на входе в пакет и на выходе, мощность теплового потока и время воздействия теплового потока на материал.

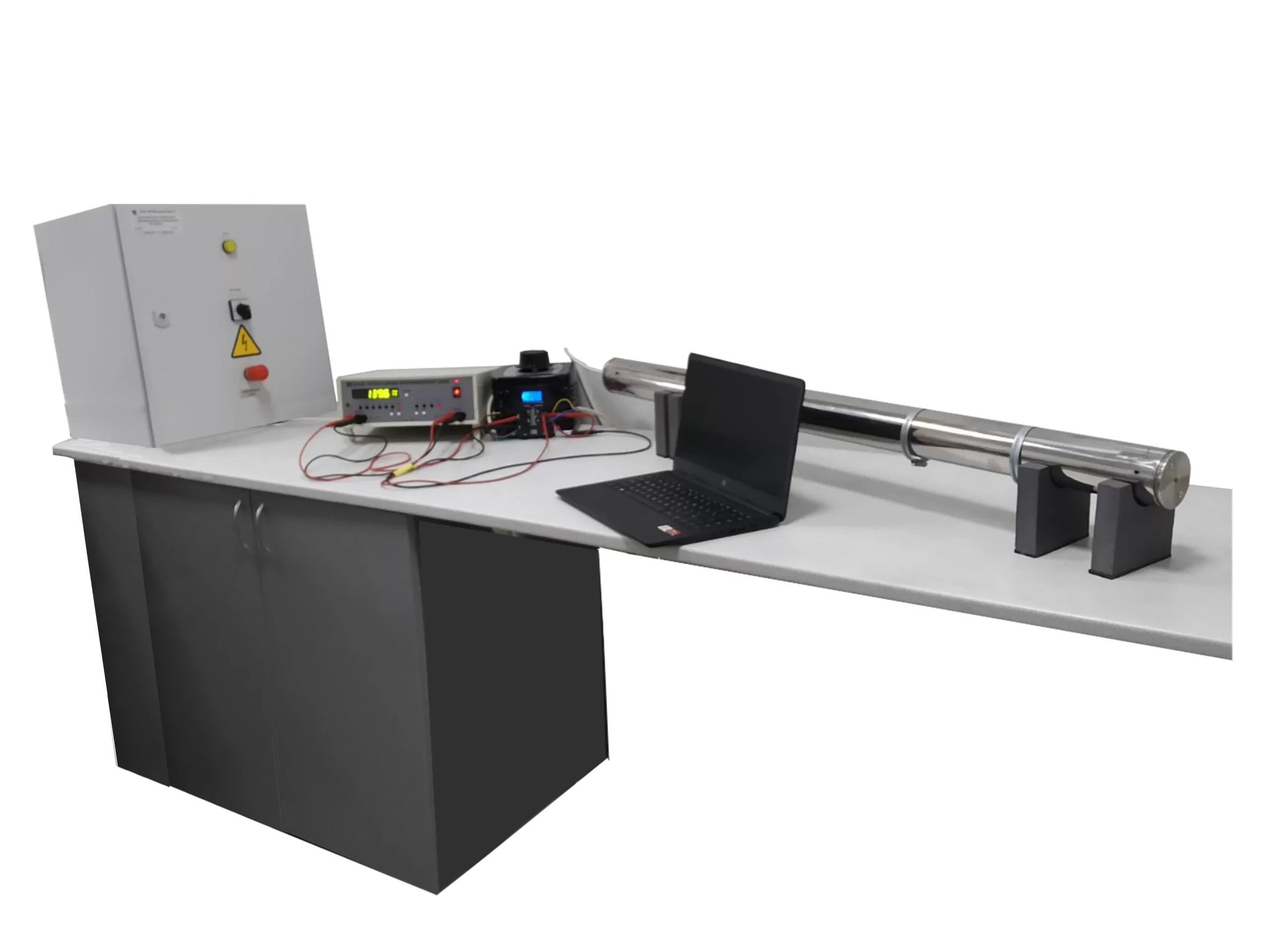

Конструктивно установка выполнена в составе модуля создания теплового потока, модуля управления и устройства отображения информации (ноутбук).
Модуль создания теплового потока состоит из источника теплового потока, функции которого выполняет ТЭН (тепловой электрический нагреватель с оребрённой оболочкой) установленный в тонкостенную трубу из нержавеющей стали диаметром 76 мм и длиной 1080-1100 мм. ТЭН выполнен из нержавеющей стали, что обеспечивает его длительный срок эксплуатации и стабильность коэффициента теплопередачи от нагревательного элемента к внутренней оболочке материала, за счёт высокой стойкости оболочки ТЭНа (нержавеющая сталь) к окислению и выгоранию. Оребрённая рубашка ТЭНа диаметром 27 мм увеличивает массу нагреваемого тела, снижает время передачи теплового потока к внутренней оболочке материала за счет сокращения воздушного зазора между нагреваемым телом и тонкостенной трубой. Сочетание этих параметров повышает температурную стабильность источника теплового потока, точность измерений и высокую степень повторяемости в период эксплуатации установки. Модуль выполнен в виде галтели с выводными токопроводящими кольцами на концах и устанавливается на две токоподводящие опоры с плавающими контактами кольцеобразного вида (разрезное полукольцо).
Модуль управления выполнен в виде пульта размером 350 х 250 х 240 мм, и состоит из контроллера управления, токорегулирующего блока задания мощности теплового потока с помощью лабораторного автотрансформатора, аттестованного ваттметра класса точности 0,1 %, а также узла коммутации с измерительными датчиками (термопарами — до 12 единиц) и ПК (ноутбук). Для измерения температуры используются термопары ТХК (хромель/копель) 2-го класса по СТБ ГОСТ Р 8.585 с диаметром кабельной части 1,5 мм. Установка обеспечивает создание стационарного теплового потока заданной мощности (пределы измерения от 0 °С до 200 °С и выше). Три термопары крепятся на внешней оболочке трубы модуля теплового потока с помощью термостойкой токонепроводящей ленты с минимальными теплопотерями. Термопары крепятся на внешней стороне пакета.  Установка позволяет устанавливать стационарный тепловой поток при значениях мощности электронагревателя, отличающихся от первоначального режима на (10 ± 2) и (20 ± 2) Вт.
