БГ-СГМ.01

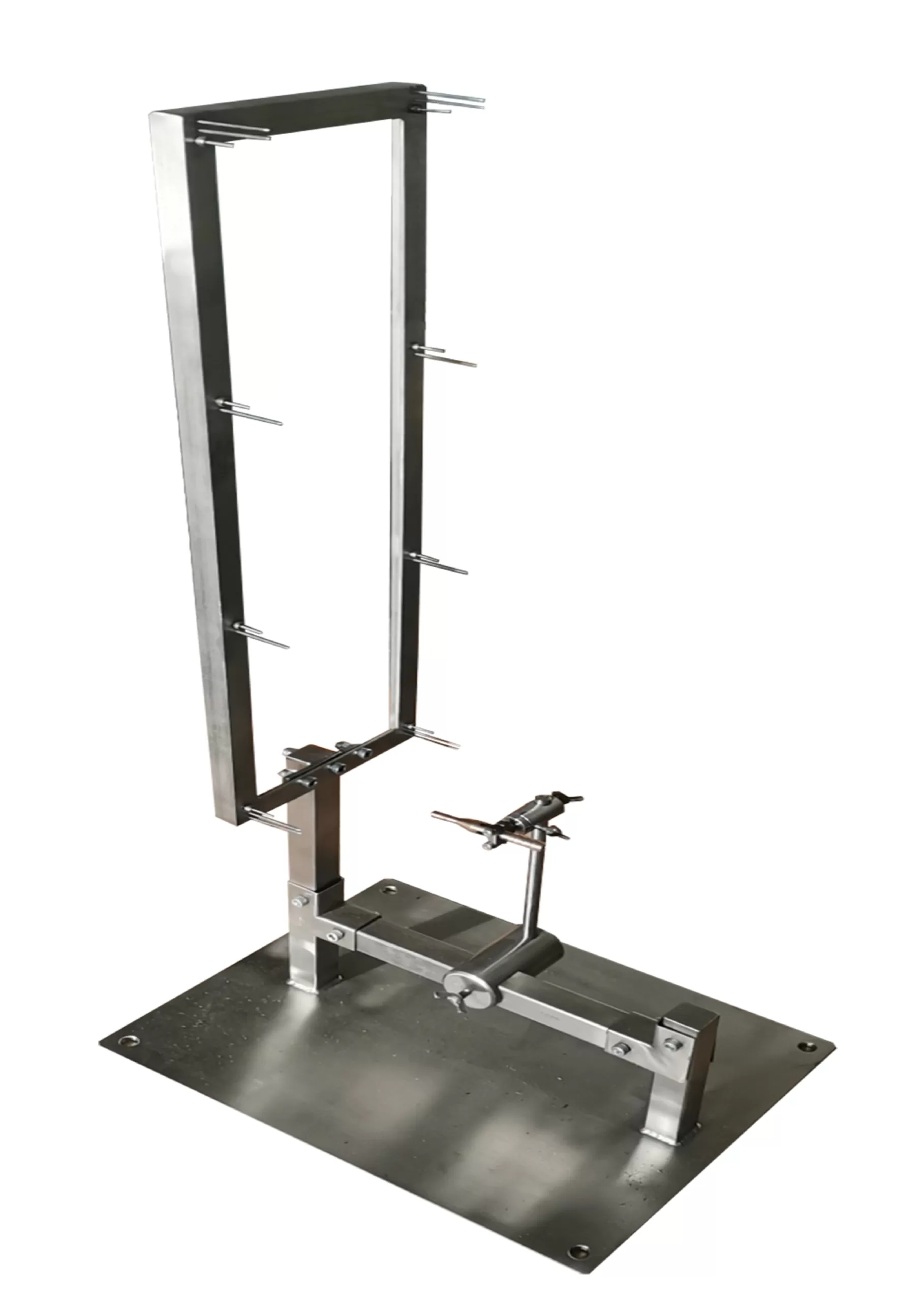

Испытательная установка для определения скорости горения материалов в вертикальной плоскости БГ-СГМ.01

Установка предназначена для определения скорости горения материалов в вертикальной плоскости согласно Правилу №118 ООН (Приложение 8). Суть испытания заключается в том, что образцы, закрепляемые в вертикальном положении, подвергаются воздействию пламени с целью определения скорости, с которой огонь распространяется по испытываемому материалу.
Установка включает в себя:
— держатель образцов;
— горелку;
— трафарет;
— маркировочные метки в виде белых хлопчатобумажных нитей с максимальной линейной плотностью 50 текс.
Держатель образца представляет собой прямоугольную рамку высотой 560 мм с двумя параллельными рейками, жестко соединенными на расстоянии 150 мм друг от друга, на которой имеются штыри, предназначенные для удержания испытываемого образца, который размещается в соответствующей плоскости на расстоянии не менее 20 мм от пламени. Диаметр монтажных штырей не превышает 2 мм, а их длина составляет по 27 мм. Штыри размещаются на параллельно расположенных рейках. Рамка устанавливается на надежную опору, обеспечивающую вертикальную ориентацию реек в ходе испытания (с тем чтобы закрепленный в соответствующей плоскости и удерживаемый штырями образец не соприкасался с рамкой). В приборе присутствуют движущиеся и вращающиеся узлы и детали, с помощью которых можно выставить нужное расстояние и угол горелки, относительно образцов
Размер трафарета соответствует размеру образца. В трафарете имеются отверстия диаметром 2 мм. Отверстия располагаются на равном удалении от вертикальной осевой линии трафарета.
Газ подаваемый в горелку — пропан или бутан.
Установка может быть помещена в вытяжной шкаф при условии, что внутренний объем вытяжного шкафа не менее чем в 20, но не более чем в 110 раз превышает объем испытательного оборудования и ни один из размеров вытяжного шкафа (высота, ширина или длина) не превышает более чем в 2,5 раза любой из других двух размеров. Перед испытанием на расстоянии 100 мм перед окончательным местом размещения испытательного оборудования и за ним измеряется вертикальная скорость воздушного потока, проходящего через вытяжной шкаф. Она должна составлять 0,10-0,30 м/сек., с тем чтобы избежать любого возможного вредного воздействия продуктов сгорания на оператора. Можно также использовать вытяжной шкаф с естественной вентиляцией и соответствующей скоростью воздушного потока.
