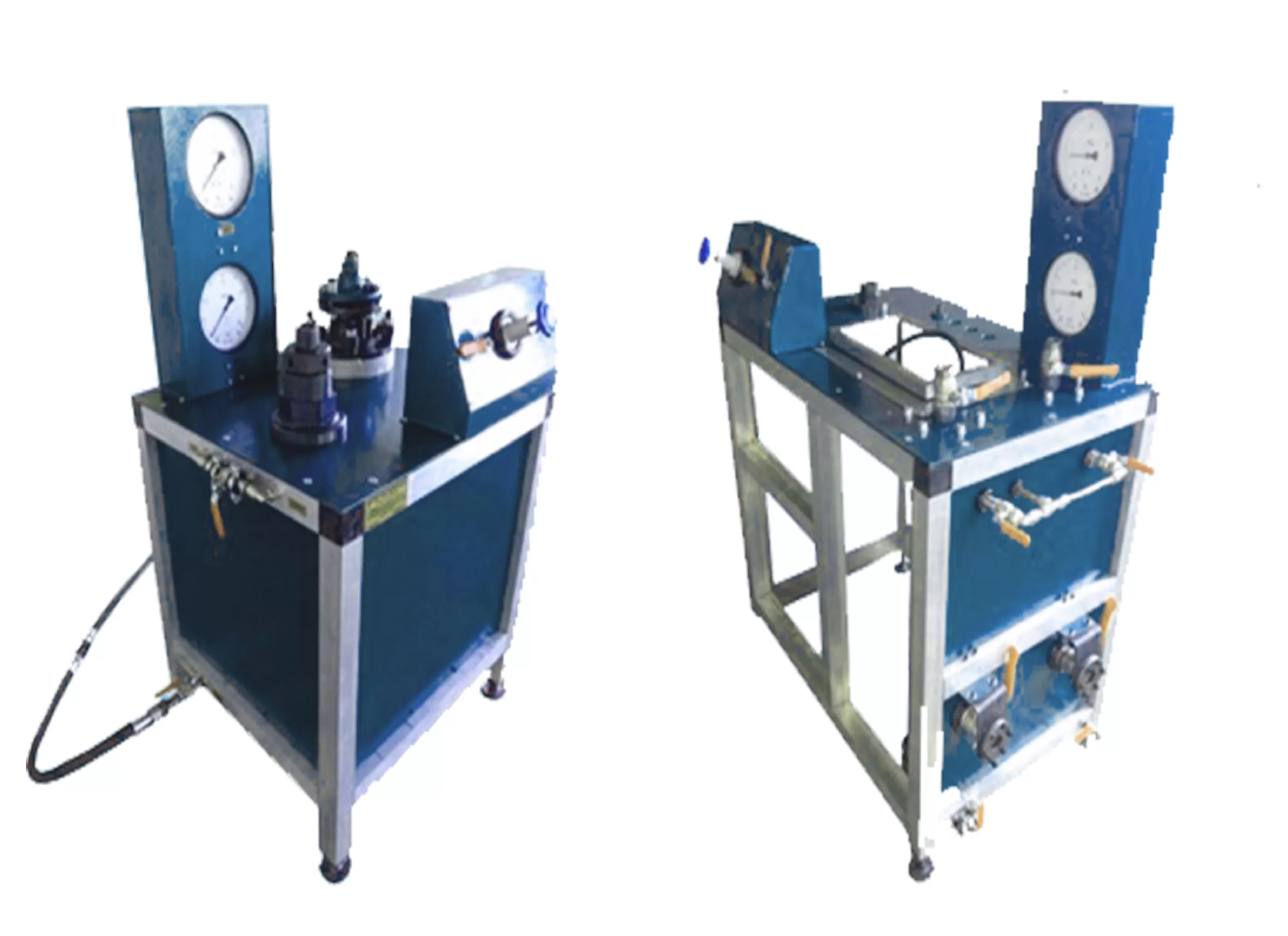

БГ-КПР.01
Стенд для испытания и настройки предохранительных клапанов, резинотканевых рукавов и рукавов для газовой резки
Полное описаниеСтенд для испытания и настройки предохранительных клапанов, резинотканевых рукавов и рукавов для газовой резки
Стенд в своем составе имеет модуль испытания предохранительных клапанов и модуль испытания резинотканевых рукавов и рукавов для газовой резки, подсоединенных раздельно к магистрали сжатого воздуха. Каждый из модулей состоит из каркаса, набора базовых устройств, для подключения испытываемых изделий, пневматического оборудования включающего в себя соединительную арматуру фирмы CAMOZZI , регулирующих, запорных и показывающих приборов. Каркасы выполнены в виде верстака сборной конструкции из легких высокопрочных алюминиевых профилей. Отдельные окна каркасов закрываются легкосъемными панелями. На верхней стороне каркасов располагаются базовые платформы (плиты), предназначенные для установки и крепления устройств подключения испытываемых изделий.
| Наименование параметра | Значение |
| Диапазон регулирования давления в испытательных линиях, МПа | от 0,5 до 2,5 |
| Среда для испытаний: | |
| — пневматические испытания | газообразная среда (сжатый воздух) |
| — гидравлические испытания | жидкая среда (вода) |
| Типоразмер Ду предохранительных клапанов, мм: | |
| — фланцевых | 50, 80, 100 |
| — муфтовых | 25, 32, 38, 50, 65 |
| Типоразмер Ду резинотканевых рукавов, мм | 25, 32, 38 |
| Типоразмер рукавов для газовой резки d/D, мм | 6/13, 9/18 |
| Управление | механическое (ручное) |
| Габаритные размеры (Д х Ш х В), мм | |
| — модуль испытания клапанов | 700 х 650 х 1230 |
| — модуль испытания резинотканевых рукавов | 1000 х 650 х 1350 |
| Масса общая, кг (не более) | 260 |
