БГ-КПР.05

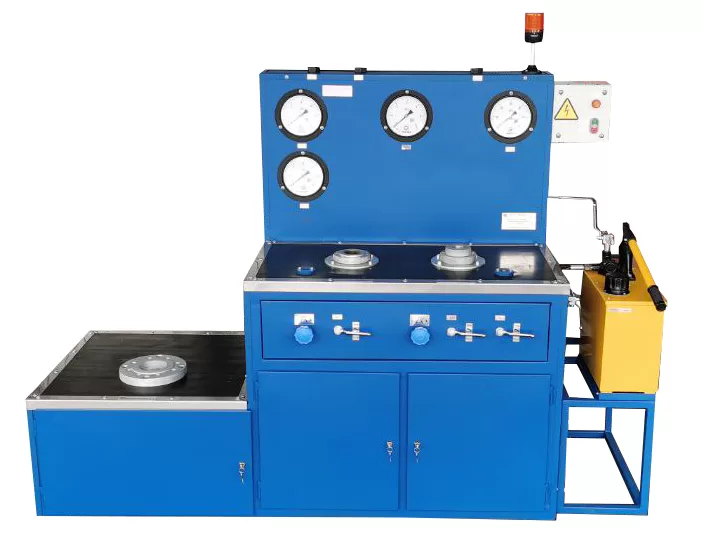

Стенд для испытания пружинных предохранительных клапанов БГ-КПР.05
Стенд предназначен для проведения испытаний на работоспособность пружинных предохранительных клапанов, настройки их на давление срабатывания (жидкая среда, газообразная среда), для испытания клапанов на прочность. Дополнительно стенд реализует проверку клапанов на герметичность затвора, сальникового уплотнения и прокладочных соединений.
Стенд позволяет проводить проверку следующих клапанов: 17с-28нж, Ск 05-32, 17нж-17ст, 17с-11нж, 17с-22нж, Р-53047, Р-16, ПК, 2НДП 30-46, 1КПЗ-25/2, 1КПЗ-16/8, КПЗ 18/2, КПЗ-10/7, КПЗ-8/20, КПЗ-6/107, КПЗ-6/102, КПЗ-5/220, ПК-17с12нж, КПО-16/8, КПЗ-10/11, КПО-161, ГА55186-050, 17с6НЖ, Ari-Safe Fig 903, Lorch Typ 2122, УФ 55105-025-02, NGI D10/CS 10G/S/L 0,77, VT.1831 и др.
| Наименование параметра | Значение |
| Среда для испытаний: | |
| — пневматические испытания | газообразная среда (сжатый воздух) |
| — гидравлические испытания | жидкая среда (вода) |
| Диапазон регулирования давления в испытательных линиях: | |
| — пневматическая линия, МПа | от 0 до 4 |
| — гидравлическая линия, МПа | от 4 до 56 |
| Объем бака ручного опрессовочного насоса, л | 14 |
| Присоединительные размеры на испытательных наладках | М24х2 (наруж. резьба) М24х2 (внутр. резьба) М36х2 (внутр. резьба) М48х2 (внутр. резьба) М58х2 (внутр. резьба) G 1/2 (внутр. резьба) G 3/8 (внутр. резьба) Ø 90 Ø 115 Ø 135 Ø 145 Ø 160 Ø 195 |
| Электрические параметры: | |
| — ток | переменный |
| — количество фаз | 1 |
| — номинальное напряжение, В | 220 |
| — номинальная частота, Гц | 50 |
| Управление | механическое (ручное) |
| Габаритные размеры (Д х Ш х В), мм (не более) | 2000 х 650 х 1650 |
| Масса, кг (не более) | 400 |
