БГ-СКД.01

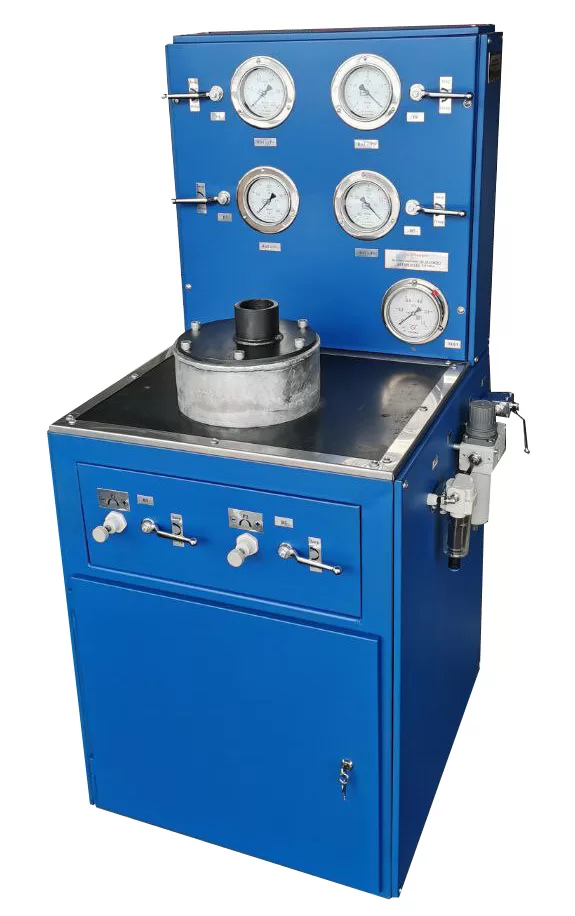

Стенд для испытания и настройки дыхательных клапанов БГ-СКД.01
Стенд предназначен для проведения испытаний на работоспособность дыхательных клапанов с последующей их настройкой на давление срабатывания.
Стенд состоит из каркаса со съёмным панелями, технологической оснастки с переходными наладками, пневматической линии, съемного защитного экрана.
Переходные наладки предназначены для установки на них испытываемых клапанов. Сами же технологические наладки предварительно устанавливаются на основную технологическую оснастку при помощи крепежных винтов и герметизируются прокладкой паранитовой. Всего применяется два вида переходных наладок – с резьбовым или с фланцевым присоединением испытываемого клапана .
Настройка и испытание дыхательных клапанов, производится согласно Инструкции эксплуатирующей организации и Паспорта на испытываемое изделие. Давление воздуха при испытании дыхательных клапанов контролируется по напоромерам и тягомерам расположенных на лицевой панели стенда.
| Наименование параметра | Значение |
| Среда для испытаний | газообразная среда (воздух) |
| Входное давление (создаваемое на компрессоре), МПа | от 0,6 до 0,8 |
| Рабочее давление в магистральной линии стенда, МПа | от 0,4 до 0,6 |
| Диапазон регулирования давления в испытательной линии стенда: |
|
| напорное давления, кПа | от 0 до 25 |
| вакуумметрическое давления, кПа | от -40 до 0 |
| Управление | механическое (ручное) |
| Габаритные размеры (Д х Ш х В), мм | 650 х 620 х 1400 |
| Масса стенда, кг (не более) | 100 |
