МИП-1100/2.5 (КАПИТАЛЬНЫЙ РЕМОНТ)
Описание

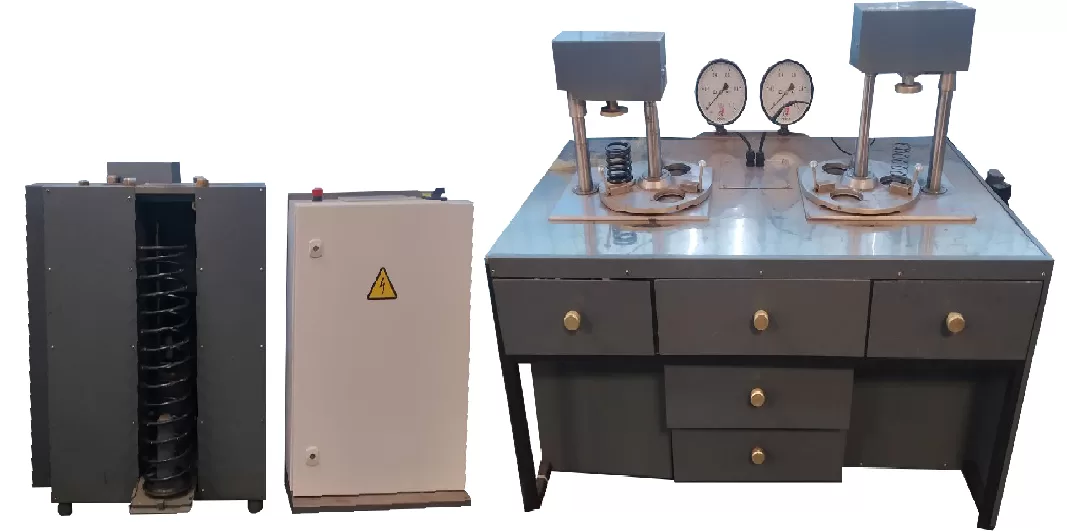

Капитальный ремонт машины для испытания пружин МИП-1100/2.5
При проведении капитального ремонта произведена:
— замена электрической части стенда на новую;
— замена пневматической части стенда на новую;
— ревизия и ремонт пневмоцилиндров;
— ревизия и ремонт механических узлов;
— замена блока управления на электрошкаф со встроенной сенсорной панелью управления;
— разработка и установка нового ПО;
Перечень пружин для проверки на машине МИП 1110/2,5 (после капитального ремонта):
| ПРУЖИНЫ МАГИСТРАЛЬНОЙ ЧАСТИ | |||||||||
| Наименование пружины | L0 (мм) | F1 (Н) | L1 (мм) | F2 (Н) | L2 (мм) | DØ (мм) | dØ (мм) | t (мм) | Рабочее место |
| Пружина 483-004 | 80 | 17,26±1,73 | 31 | 20,8±2,08 | 21 | 42,06 | 2 | 11 | А |
| Пружина 270-371 | 55,5 | 117,7±11,77 | 48 | 241,2±24,12 | 40 | 16,03 | 2,5 | 5,3 | А |
| Пружина 270-605-1 | 54,5±0,75 | 80,4±8,04 | 44,5±1,5 | 132,4±13,24 | 38 | 8,2±0,3 | 1,5 | 2,5 | А |
| Пружина 305-108 | 14 | 4,61±0,46 | 10 | 6,86±0,68 | 8 | 7,5±0,18 | 0,7 | 2 | А |
| Пружина 483-002 | 37 | 20,9±2,06 | 11 | 22,56±2,25 | 9 | 19±0,23 | 1,2 | 7,9 | А |
| Пружина 483-029 | 16 | 53,4±5,3 | 10 | 65,7±6,57 | 8,5 | 12±0,14 | 1,4 | 3,9 | А |
| Пружина 483-031 | 25 | 81,2±8,04 | 16 | 94,7±9,51 | 14,5 | 12,5±0,38 | 1,6 | 4,14 | А |
| Пружина 87.02.21 | 26 | 2,94±0,294 | 16 | 3,53±0,353 | 14 | 12,8±0,22 | 1 | 3,1 | А |
| Пружина 483-025-2 | 30 | 20,7±2,07 | 16,5 | 23,73±2,37 | 14,5 | 19±0,23 | 1,4 | 6,18 | А |
| ПРУЖИНЫ ГЛАВНОЙ ЧАСТИ | |||||||||
| Пружина 270-315 | 52 | 21,3±2,14 | 37 | 35,5±3,53 | 27 | 8±0,28 | 1 | 2,5 | А |
| Пружина 270-321-2 | 57 | 376,6±37,3 | 45 | 470,7±47,1 | 42 | 26±0,3 | 4 | 6,75 | Б |
| Пружина 270-322-1 | 76 | 306,9±30,69 | 42 | 353±35,3 | 37 | 41,5±0,48 | 4 | 13 | Б |
| Пружина 270-327 | 86 | 196±19,6 | 79 | 808±80,4 | 57 | 59±0,55 | 7 | 12,5 | Б |
| Пружина 270-364 | 28 | 115,7±11,57 | 17 | 147,1±14,7 | 14 | 25,5±0,48 | 2,5 | 8 | А |
| Пружина 270-355 | 20 | 71,59±7,16 | 15 | 85,32±8,53 | 14 | 16±0,38 | 2 | 4,2 | А |
| ПРУЖИНЫ АВТОРЕЖИМА 265А-4 | |||||||||
| Пружина 265.345 | 160 | 171±17,1 | 94 | 275±27,5 | 54 | 31 | 3 | 11,1±0,6 | А |
| Пружина 265-312-1 | 158 | 39,2±3,92 | 126 | 87,7±8,77 | 86 | 20 | 2 | 7,42±0,74 | А |
| Пружина 265-346-3 | 200 | 131,8±13,2 | 133 | 209,7±21 | 93 | 31 | 3 | 11,25±1,1 | А |
| Пружина 265.345-1 | 165 | 45,1±4,5 | 135 | 116,6±11,66 | 85 | 24 | 2,5 | 6,4±0,28 | А |
| Пружина 643.132-2 | 30,3 | 1,47±0,147 | 25 | 2,25±0,255 | 22 | 13,4 | 0,8 | 4,15±0,3 | А |
| Пружина 265.232 | 24 | 8,1±0,8 | 18 | 15±1,5 | 13 | 24,5 | 1,5 | 7,5±0,45 | А |
| Пружина 265.231-1 | 42 | 63±6,3 | 20 | 76±7,6 | 15 | 26 | 2 | 10±0,5 | А |
| ПРУЖИНЫ ТОРМОЗНЫХ ЦИЛИНДРОВ 188Б, 710 | |||||||||
| Пружина отпускная 188.11 | 665+27-7 | 1509±196 | 420 | — | — | 131±3 | 11 | 50 | В |
| Пружина отпускная 188.11-1 | 735+25-5 | 1470±147 | 420 | — | — | 127±3 | 10 | 51 | В |
| Пружина отпускная 710.003 | 694 | 882±88,2 | 311 | 1054,5±105,45 | 236 | 120±1,7 | 8 | 55,8 | В |
| ПРУЖИНЫ РЕГУЛЯТОРОВ ТОРМОЗНЫХ РЫЧАЖНЫХ ПЕРЕДАЧ (РТРП 675М, РТРП 300) | |||||||||
| Пружина 706.006 | 52 | 176,4±17,6 | 36 | 323±32,3 | 23 | 60+0,5-2,0 | 4,5 | 22,4 | Б |
| Пружина 706.007 | 68 | 392±39,2 | 25 | 417±42 | 22 | 58±1,2 | 4,5 | 21,5 | Б |
| Пружина 706.008 | 183 | 882±88 | 140 | 1921±192 | 90 | 68+0,4-1,8 | 8 | 20 | В |
| Пружина 574Б.305 | 35 | 785±157 | 25 | 1020 | 22 | 65±1,4 | 7 | 18,3±1,69 | Б |
| Пружина 642.006 | 57 | 216±21,6 | 36 | 347±34,3 | 23 | 58±1,2 | 4,5 | 20±1,2 | Б |
| Пружина 574Б.002-2 | 390 | 1657±331,4 | 317 | 3972 | 215 | 70+2-1,5 | 10 | 18,75±1,5 | В |
| ПРУЖИНЫ КАМЕРЫ 295.001, 295М.001, 295М.002 | |||||||||
| Пружина 295.209 | 85 | 71,6±7,2 | 63 | 188,3 | 27 | 35 | 3 | 10,7 | А |
