Н1.920 СР

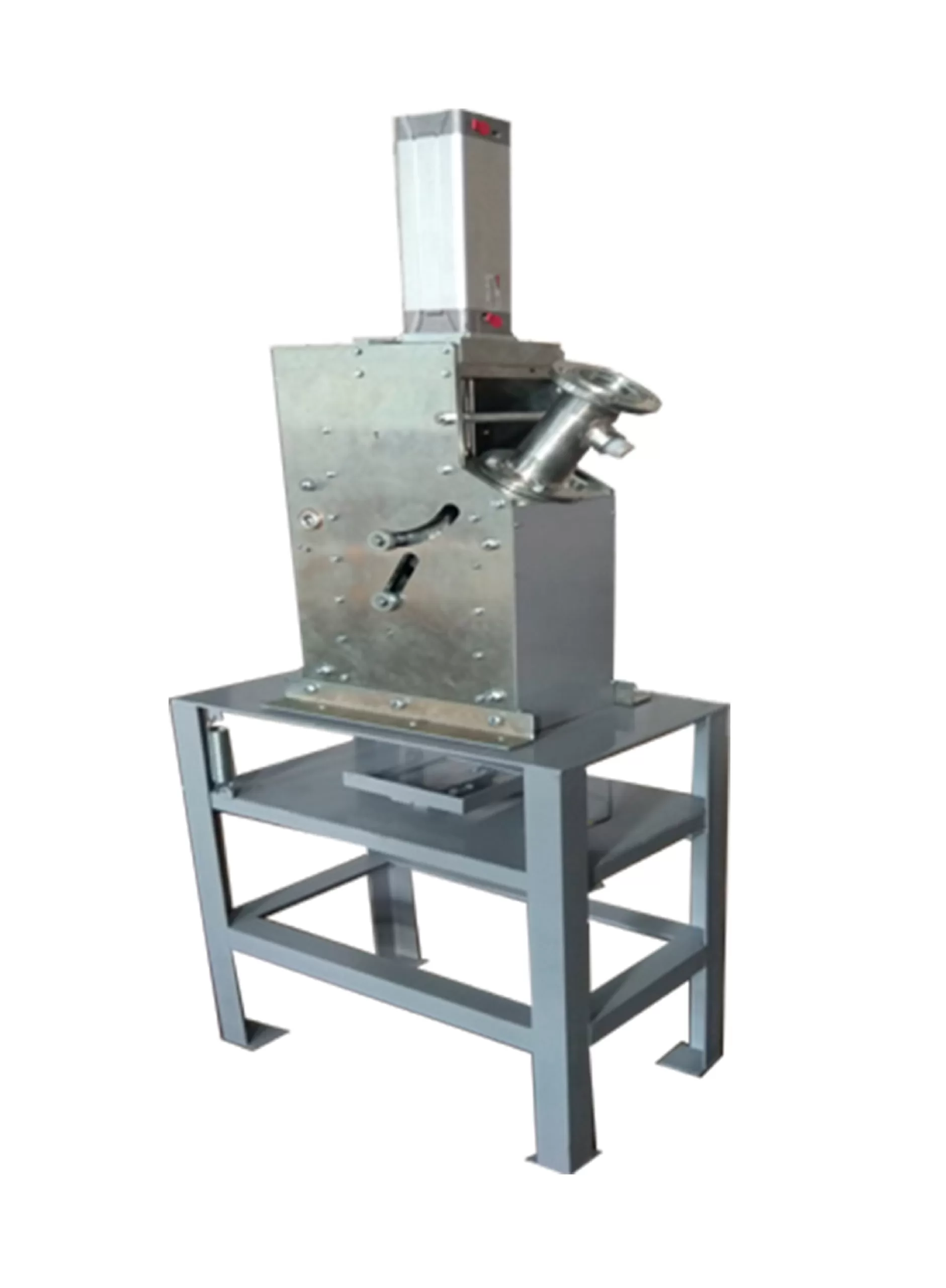

Станция разгрузки Н1.920 СР
Станция предназначена для автоматического приема патрона с пробой, разгрузки его и отправки на станцию загрузки. Представляет собой приемный стакан с патрубком подачи сжатого воздуха, установленный посредством цапф в пазах ползуна, неподвижных щек корпуса станции, и пневмоцилиндра перемещения приемного стакана. Пневмоцилиндр соединен с приемным стаканом станции посредством ползуна, который вертикально перемещается в направляющих боковых щек, в пазы которых также входят цапфы приемного стакана. Приемный стакан станции имеет два фиксированных положения: прием-отправка и разгрузка патрона. Взаимодействие цапф стакана и фигурных пазов боковых щек и ползуна при перемещении последнего обеспечивает перевод приемного стакана из положения «прием — отправка» в положение «разгрузка» и наоборот. В положении прием-отправка стакан состыкован с транспортным трубопроводом и поджат снизу нижним упором, герметичность стыков с верхним и нижним упорами обеспечивается за счет резиновых прокладок между стаканом и упором. Транспортирование патрона происходит за счет подачи сжатого воздуха через отверстие нижнего упора.
| Наименование параметра | Значение |
| Рабочее давление сжатого воздуха, МПа | от 0,3 до 0,5 |
| Режим работы | автоматический |
| Температура окружающей среды, °С | от +5 до +50 |
| Запыленность, мг/м (не более) | 20 |
| Вибрационное воздействие: | |
| – частота, Гц; | 5 – 80 |
| – амплитуда, мм | 0 – 0,015 |
| Габаритные размеры (Ш х Г х В), мм | 360 х 615 х 1805 |
| Масса, кг | 102 |
