Н1.919 СЗ

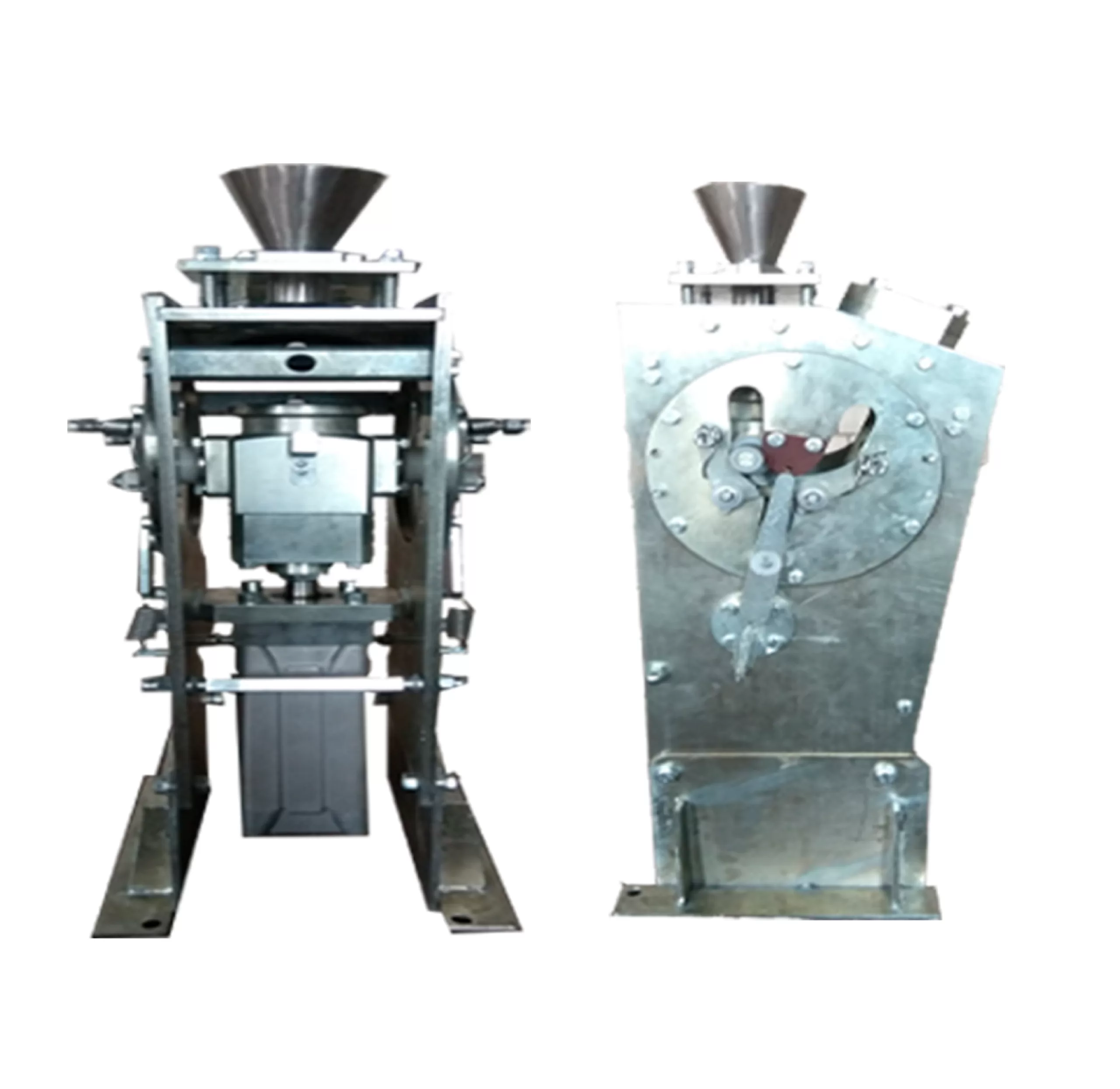

Станция загрузки Н1.919 СЗ
Станция предназначена для автоматического приема пустого патрона, загрузки его с пробой и отправки на станцию разгрузки. Станция загрузки представляет собой приемный стакан с патрубком подачи сжатого воздуха, установленный посредством цапф в «Y» — образных направляющих пазах неподвижных щек корпуса станции, и пневмоцилиндр перемещения приемного стакана, шток которого жестко соединен со стаканом. Пневмоцилиндр установлен посредством цапф в оси вращения между щеками корпуса станции. Приемный стакан станции имеет два фиксированных положения: прием-отправка и загрузка патрона. В положении прием-отправка стакан состыкован с транспортным трубопроводом, герметичность стыка обеспечивается за счет резиновой прокладки между стаканом и упором. Транспортирование патрона происходит за счет подачи сжатого воздуха через патрубок стакана.
| Наименование параметра | Значение |
| Рабочее давление сжатого воздуха, МПа | от 0,3 до 0,5 |
| Режим работы | автоматический |
| Температура окружающей среды, °С | от +5 до +50 |
| Запыленность, мг/м (не более) | 20 |
| Вибрационное воздействие: | |
| – частота, Гц; | 5 – 80 |
| – амплитуда, мм | 0 – 0,015 |
| Габаритные размеры (Ш х Г х В), мм | 200 х 335 х 900 |
| Масса, кг | 70 |
