БГ-ИР.50

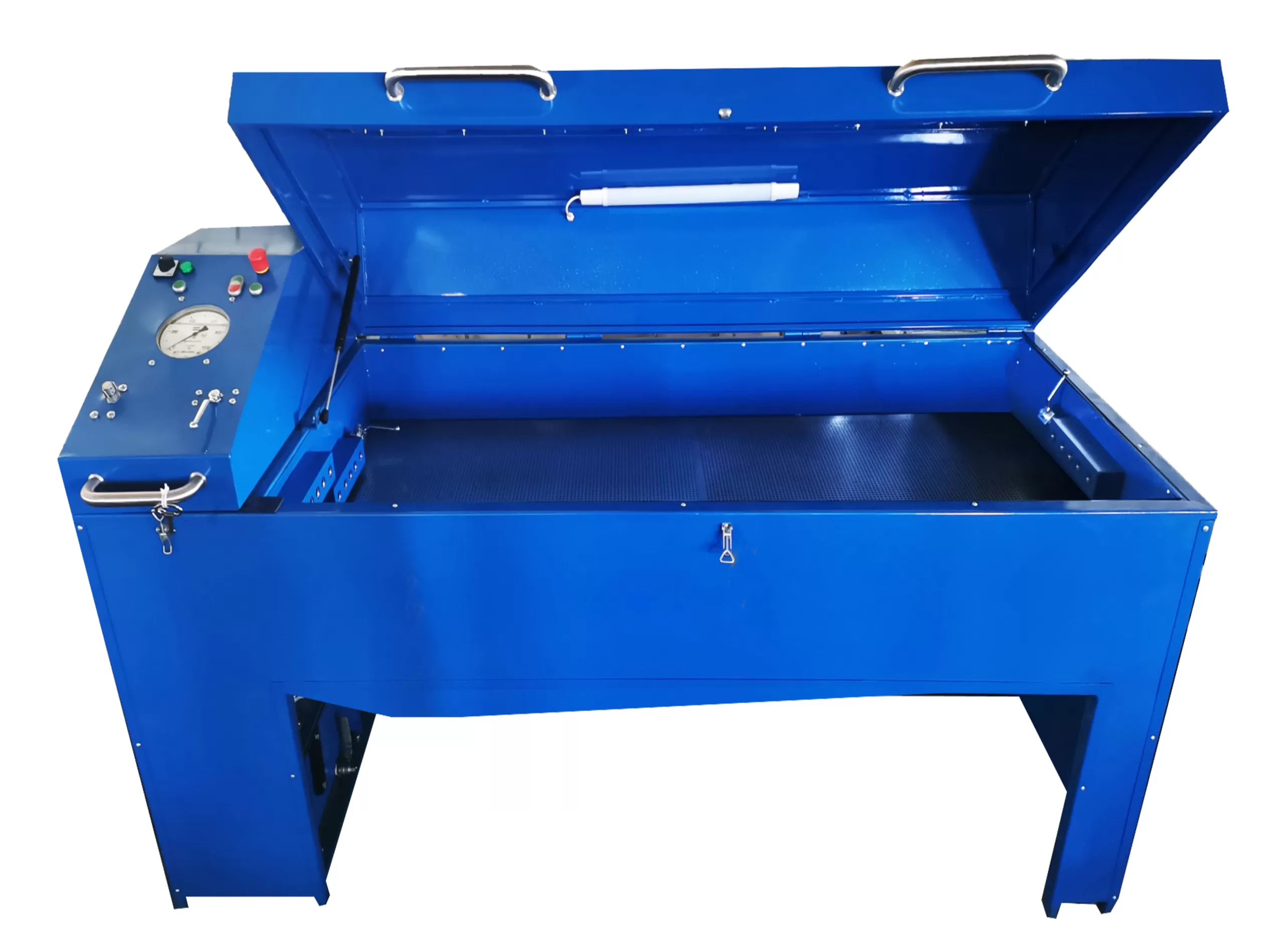

Стенд для испытания рукавов высокого давления

Описание

Стенд предназначен для испытания рукавов высокого давления пробным давлением 50 МПа.

Наименование параметра	Значение
НАСОСНАЯ СТАНЦИЯ
Подача номинальная, л/мин	0,64
Максимальное давление, МПа	50
Мощность электродвигателя, кВт	2,2
Напряжение питания электродвигателя, В	220
Напряжение питания цепей управления, В	24
Объем гидробака номинальный, л	25
Рабочая жидкость	ВМГ3, МГЕ-10А или аналог
Диапазон рабочих температур, °С	от +10 до +30
ИСПЫТАТЕЛЬНАЯ КАМЕРА
Размеры испытательной камеры (Д х Ш х В), мм	1850х810х520
Глубина испытательной камеры, мм	195
Угол открытия крышки испытательной камеры, град	195
Количество отверстий в коллекторах (напорном и сливном) для подключения РВД, шт	5
Наличие подсветки	да
СТЕНД
Габаритные размеры (Д х Ш х В), мм	2270х920х1250
Масса, кг (не более)	270
