БГ-СИБ
Установка для определения прочностных свойств баллонов дыхательных аппаратов на сжатом воздухе
Полное описаниеУСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТНЫХ СВОЙСТВ БАЛЛОНОВ ДЫХАТЕЛЬНЫХ АППАРАТОВ НА СЖАТОМ ВОЗДУХЕ БГ-СИБ
Установка предназначена для проведения испытаний на прочность, герметичность и циклическую долговечность баллонов дыхательных аппаратов на сжатом воздухе.
Функционал испытательного оборудования установки позволяет производить научно-исследовательские работы по определению прочностных свойств малолитражных баллонов дыхательных аппаратов на сжатом воздухе, а также при проведении сертификационных испытаний

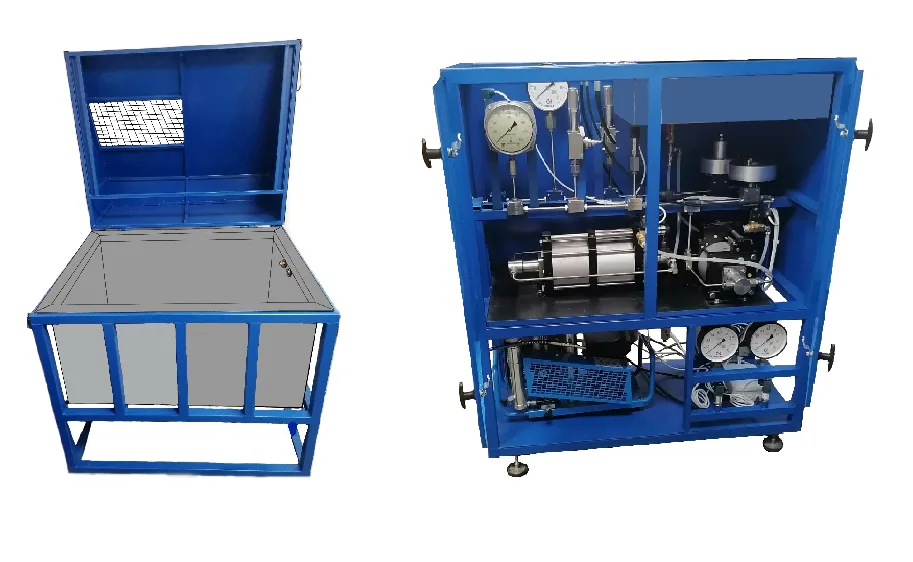

В состав установки входят:
-испытательный модуль;
-бронекамера;
-электрический шкаф
-ноутбук
| Наименование параметра | Значение |
| Номинальное давление в пневмосистеме, МПа: Линия питания пневмораспределителей управления, сбросных баллонов и баллонов управления Линия питания мультипликаторов регулируемая (через преобразователь давления ЭП) Линия питания от компрессора высокого давления | 0,5….1,0 0…1,0 Не менее 30,0 |
| Диапазон регулирования давления в испытательных линиях:
– линия испытания баллонов на прочность водой – линия испытания баллонов на герметичность сжатым воздухом высокого давления – линия испытания баллонов на запас прочности | 1,5 Рраб /0…45 МПа Скорость 0,5…1,5 МПа/с 0….150 МПа 0….30 МПа Скорость 0,5…1,5 МПа/с |
| Способ регулирования давления в испытательных линиях | с помощью пневмоэлектрического регулятора давления по команде с ПК |
| Среда для испытания баллонов: – проверка на прочность пробным давлением – проверка на герметичность – проверка коэффициента запаса прочности – проверка циклической долговечности баллона | Вода Сжатый воздух Вода Вода |
| Пределы допускаемой относительной погрешности измерения давления, %: – во входных пневматических линиях из магистрали – давления в водяных испытательных линиях | ±1,5 ±5 |
| Масса установки, кг, не более | 690 |
