БГ-ВКУ.02

Стенд для обкатки вращающихся контактных устройств (токосъемников) БГ-ВКУ.02

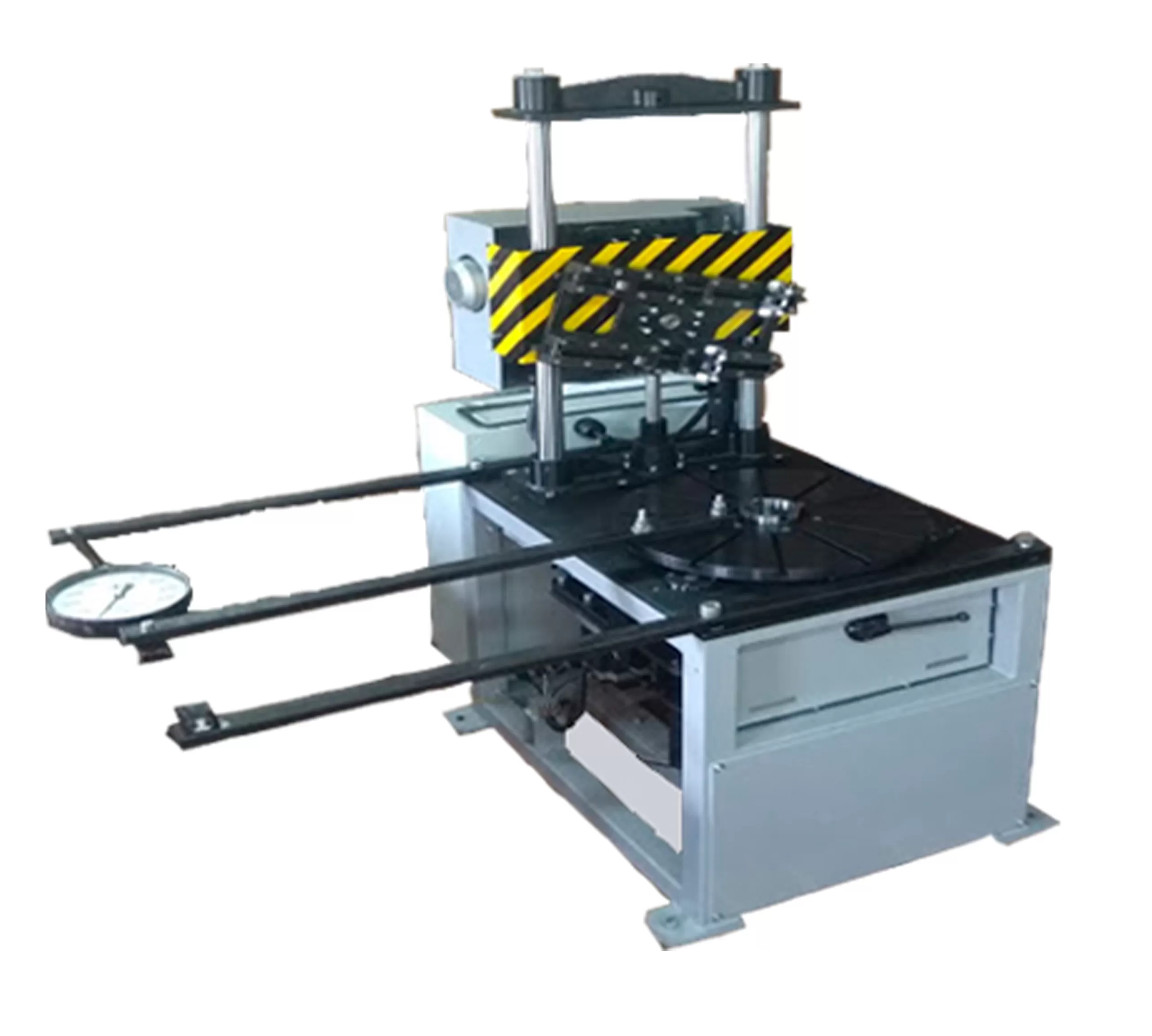

Стенд БГ-ВКУ.02 с приводом вращения шпинделя предназначен для размещения в климат-камере. Состоит из рамы на которой крепится плита, подшипниковый узел с планшайбой, шпиндель с муфтой ограничения момента и узла перемещения фиксатора. Вращение шпинделя со скоростью 0,5 об/мин обеспечивает червячный двухступенчатый редуктор модели SITI.

Для косвенного определения силы сжатия подвижных контактов измеряется момент сопротивления трения контактов (крутящий момент на роторе при неподвижном статоре) через вращение шпинделя стенда. Момент вращения передается через узел вращения шпинделя, систему рычагов и динамометр   ДПУ-2-200. Динамометр крепится за один рычаг на подвижной планшайбе, и за рычаг на корпусе стенда. Основными технологическими параметрами процесса обкатки являются вращение ротора изделия при неподвижной планшайбе по вертикальной оси, под нагрузкой электрических цепей токосъемников с подачей напряжения от источников питания к управляемой нагрузке для обеспечения заданной техническими требованиями силы тока. При обеспечении источником питания требуемой силы тока путем регулировки напряжения включение нагрузки не требуется.

Требуемые перемещения в стенде обкатки обеспечиваются:

—  режим вращения шпинделя – от двухступенчатого червячного редуктора через соединительную муфту с ограничителем момента на шпиндель. Скорость вращения шпинделя 0,5 об/минуту обеспечивается передаточным числом редуктора;

— режим поворота планшайбы свободный с механизмом ручной фиксации.

Вращение червячных редукторов обеспечивается асинхронными электродвигателями переменного тока. Основными технологическими параметрами процесса обкатки являются вращение ротора изделия при неподвижной планшайбе по вертикальной оси, под нагрузкой электрических цепей токосъемников с подачей напряжения от источников питания к  токовой нагрузке контактов токосъемников.
