БГ-ВКУ.01

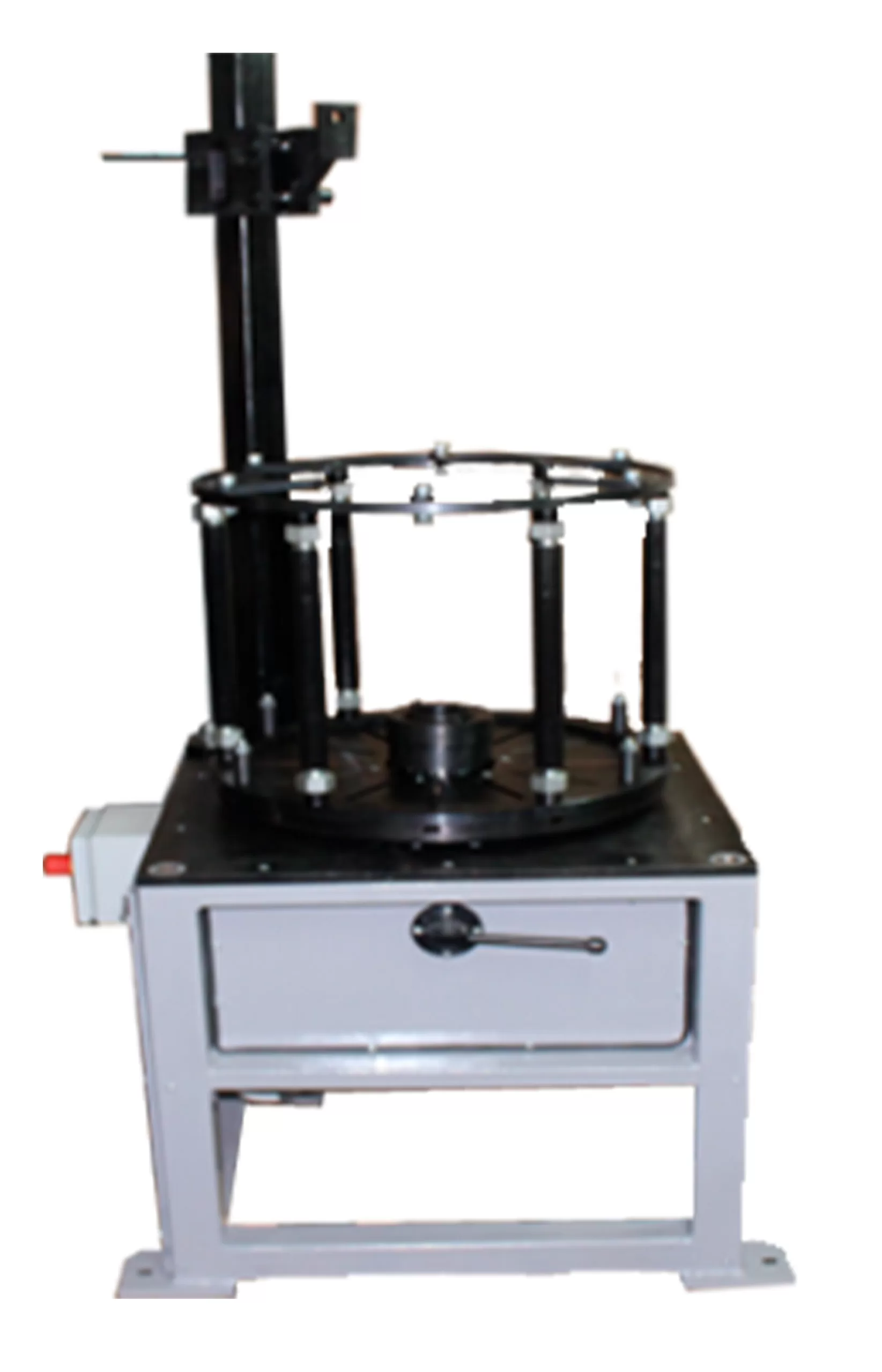

Стенд для сборки вращающихся контактных устройств (токосъемников) БГ-ВКУ.01

Стенд представляет собой автономную установку состоящую из стола сборочного на котором размещается узел перемещения с узлом вращения шпинделя, планшайба с подшипниковым узлом, портал для размещения каретки с приводом вращения каретки вокруг горизонтальной оси. Вертикальное перемещение каретки обеспечивается с помощью электромеханического актуатора (ход 500мм), по двум направляющим колонкам Ф 50мм. Вертикальное перемещение шпинделя, обеспечивается с помощью электромеханического актуатора (ходом 100мм), закрепленном на кронштейне рамы. Стол сборочный включает в себя каркас состоящий из рамы, узла перемещения фиксатора, навесных дверок и основания на котором крепится узел перемещения с подшипниковым узлом и планшайбой. Узел вращения шпинделя с регулируемым шаговым электродвигателем крепится на трёх цилиндрических направляющих установленных в основание.

Технологическим процессом сборки предусматривается сборка изделия на планшайбе с вращением планшайбы вокруг вертикальной оси, крепление группы элементов токосъемников на подвижной платформе с поворотом изделия вокруг горизонтальной оси, а также перемещение изделия в вертикальном направлении.

Требуемые перемещения в стенде обеспечиваются:

—  режим вращения шпинделя – от управляемого шагового электродвигателя через двухступенчатую зубчатую передачу на шпиндель. Скорость вращения регулируется плавно с помощью блока управления и задающего устройства числа оборотов;

— режим вертикального перемещения  шпинделя — от штока электромеханического подъемника (актуатора ) на опорный механизм перемещения шпинделя;

— режим вертикального перемещения каретки – от штока электромеханического  подъемника (актуатора) на узел подъема каретки;

— режим вращения платформы каретки с захватами — от червячного редуктора через зубчатую пару на поворотную панель платформы.
