БГ-АТ.01
Описание

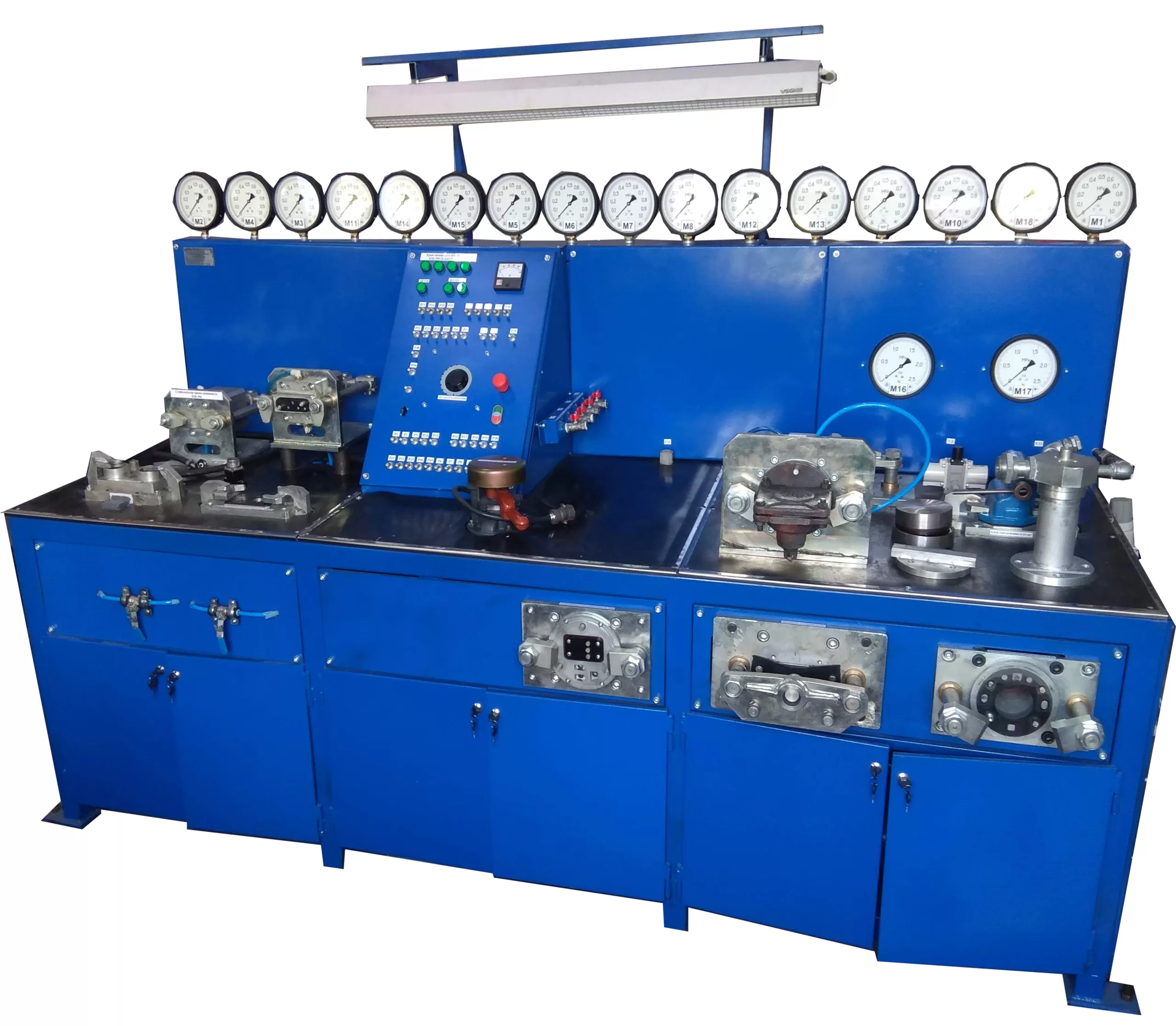

Стенд для испытания автотормозов локомотивов БГ-АТ.01
Стенд обеспечивает проверку функционирования и проведение испытаний следующих тормозных аппаратов в условиях локомотивного депо:
— кран машинист (усл. №394М, 395М-4, 395М-5);
— стабилизатор крана машиниста (усл. №394);
— редуктор крана машиниста (усл. №394);
— кран вспомогательного тормоза локомотива (усл. №254-1);
— пневмоэлектрический датчик (усл. №418);
— регулятор давления (усл.№ 3РД, АК-11Б);
— реле давления (усл. №404);
— клапан обратный (усл. № Э-155);
— клапан предохранительный (усл.№ 216 и Э-216);
— клапан нагнетательный КТ-6 34.06.01.0001-017;
— клапан всасывающый КТ-6 34.06.01.0001-043;
— воздухораспределитель (усл. №305);
— кран главного резервуара (усл. № 372 4300В);
— блокировочное устройство (усл.№367).
| Наименование параметра | Значение |
| Диапазон давлений сжатого воздуха в питающей магистрали, МПа | от 0,8 до 0,9 |
| Диапазон контролируемых давлений в тормозной магистрали, МПа | от 0 до 0,65 |
| Величина давления на выходе из мультипликатора, МПа | 1,6 + 0,1 |
| Вместимость главного резервуара, л | 78 ± 1,8 |
| Вместимость резервуара тормозной магистрали, л | 55 ± 1,65 |
| Вместимость резервуара тормозного цилиндра, л | 38 ± 1,2 |
| Вместимость уравнительного резервуара, л | 20 ± 0,75 |
| Вместимость резервуара для испытания регулятора №3РД, л | 9 ± 0,3 |
| Вместимость резервуара для испытания крана №372, клапана №216Э, клапана Э-155, л | 5 ± 0,5 |
| Вместимость резервуара для испытания клапанов КТ6, л | 5 ± 0,5 |
| Потребляемая мощность, кВт (не более) | 0,25 |
| Габаритные размеры (Д х Ш х В), мм | 2750х980х1720 |
| Масса, кг (не более) | 950 |
