БГ-СИВН.01

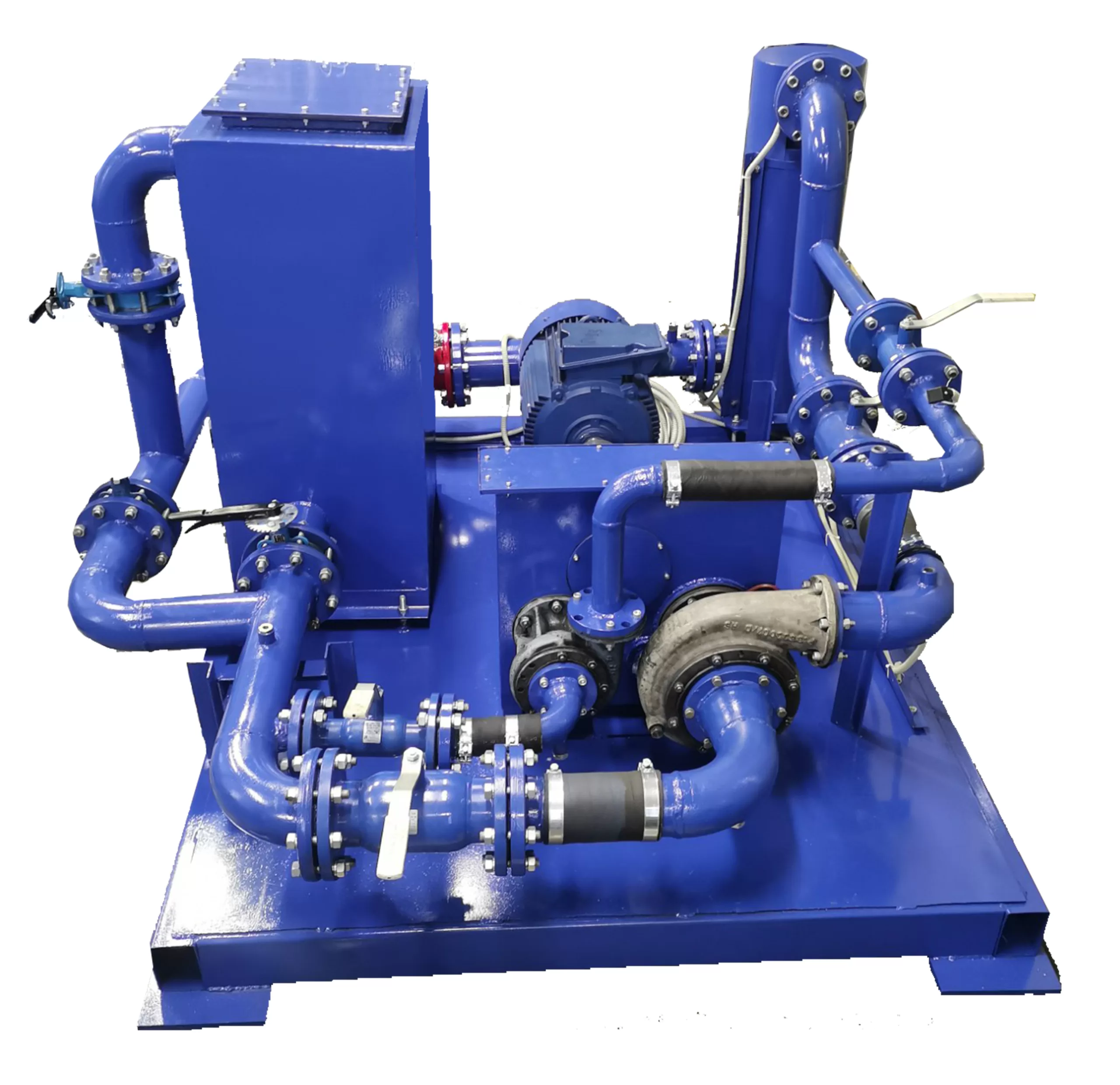

Cтенд для обкатки водяных насосов тепловозов серии ЧМЭ-3 БГ-СИВН.01

Стенд предназначен для проведения обкатки и контроля технических характеристик водяных насосов локомотива после ремонтно-восстановительных работ. Обкатка водяных насосов (основного и вспомогательного) дизеля К6S310DR производиться путем воспроизведения частоты вращения приводного вала насосов, температуры и давления воды, с измерением указанных параметров, а также производительности насосов. Стенд оснащен системой автоматического управления процессом обкатки насосов, регулируемым частотным приводом для плавной регулировки скорости вращения приводного электродвигателя и системой автоматического поддержания температурного режима испытательной жидкости.
Стенд позволяет выполнять такие технологические операции как обкатка насосов по замкнутому контуру от приводного электродвигателя с заданной скоростью вращения, задание временных интервалов на каждом диапазоне испытаний, задание скорости вращения приводного вала насоса на каждом диапазоне, задание температурного режима обкатки насосов. Контроль частоты вращения приводного вала, производительности насоса, давления и температуры воды производится с дисплея системы управления и выполняется автоматически с помощью контроллера компании Siemens.
Принцип работы стенда построен на обеспечении функционирования испытываемого изделия (насоса), при обкатке согласно, условий эксплуатации и нормативных требований на водяную систему тепловозов серии ЧМЭ-3. Основу стенда составляет силовой модуль, состоящий из редуктора с двумя окнами для отдельной установки основного и вспомогательного насосов. Насосы устанавливаются в комплекте с приводными шестеренками на валу. При установке насосов приводные шестеренки насосов входят в зацепление ведущей (вспомогательный насос) или промежуточной (основной насос) шестерней редуктора. Так как ведущая и промежуточная шестерни редуктора являются штатными от тепловозов серии ЧМЭ-3, то кинематическая схема стенда построена идентично схеме локомотива и обеспечивает обкатку насосов в соответствии с реальными условиями эксплуатации.
Стенд реализует:
—  обкатку водяных насосов испытательной жидкостью (водой) по нагрузочному контуру и заданной скоростью вращения вала насоса от приводного электродвигателя;
— проверку функционирования и контроль параметров насосов;
— автоматическую регистрацию значений контролируемых параметров;
— ввод реквизитов испытаний: тип, заводской номер, дата проведения испытания, Ф.И.О. испытателя, Ф.И.О. слесаря;
— вывод на экран панели управления контролируемых параметров и протоколов испытаний.
